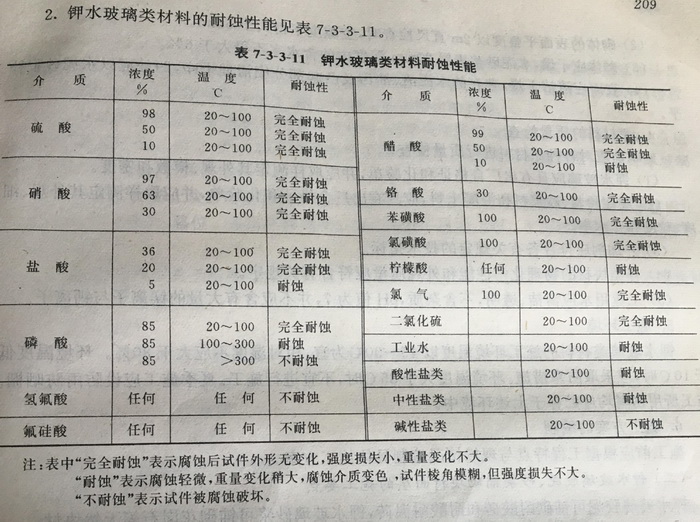

，亦可耐各種有機(jī)溶劑和氯氣、雙氧水等氧化性介質(zhì)及酸氣、 酸霧、硫化氫氣體的腐蝕。 PJXC 與金屬、水泥、粘土磚、耐腐蝕石材等有良好的粘結(jié)。 三、使用說明 1、混凝土基體表面深 20mm 含水率不得大于 5%； 2、配比：鉀水玻璃：混凝土混合料=100：450-550； 3、PJXC 密實(shí)型耐酸混凝土的配制可采用強(qiáng)制攪拌機(jī)或人工攪拌。先加入混凝土混合料開始攪拌后再加入鉀水

　　玻璃，攪拌均勻后即可用于施工

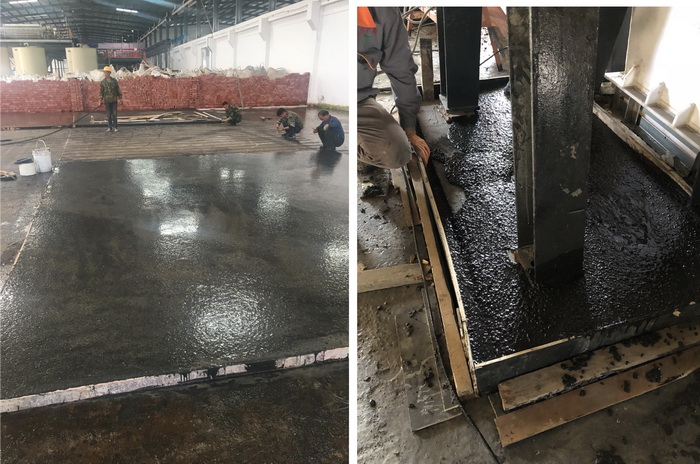

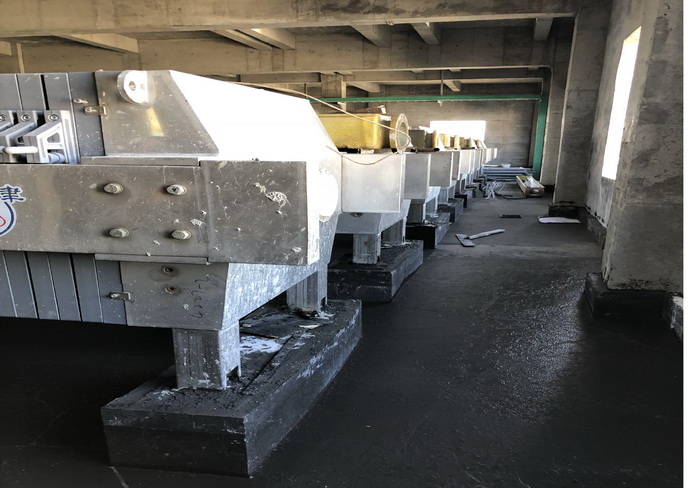

； 4、澆注地面、樓面時(shí)，應(yīng)按圖紙要求控制平整度與坡度； 5、施工環(huán)境要求：溫度宜為 15-35℃，相對(duì)濕度不宜大于 80%，當(dāng)施工溫度低于 10℃，就應(yīng)采取加熱保溫措施。 6、PJXC 密實(shí)型耐酸混凝土在施工或固化養(yǎng)護(hù)期間，嚴(yán)禁接觸水與水蒸氣，嚴(yán)禁焊接，嚴(yán)禁重物擊打，振動(dòng)，宜 在 15-20℃的環(huán)境下養(yǎng)護(hù) 14 晝夜；21-30℃的環(huán)境下養(yǎng)護(hù) 10 晝夜；31-35℃養(yǎng)護(hù) 7 晝夜。 7
